Байланыс телефондары:
(727) 261-00-25
7(727) 272-55-61

Патент SU 1425256

Способ переработки медного электролита // 1425256
Авторы патента:

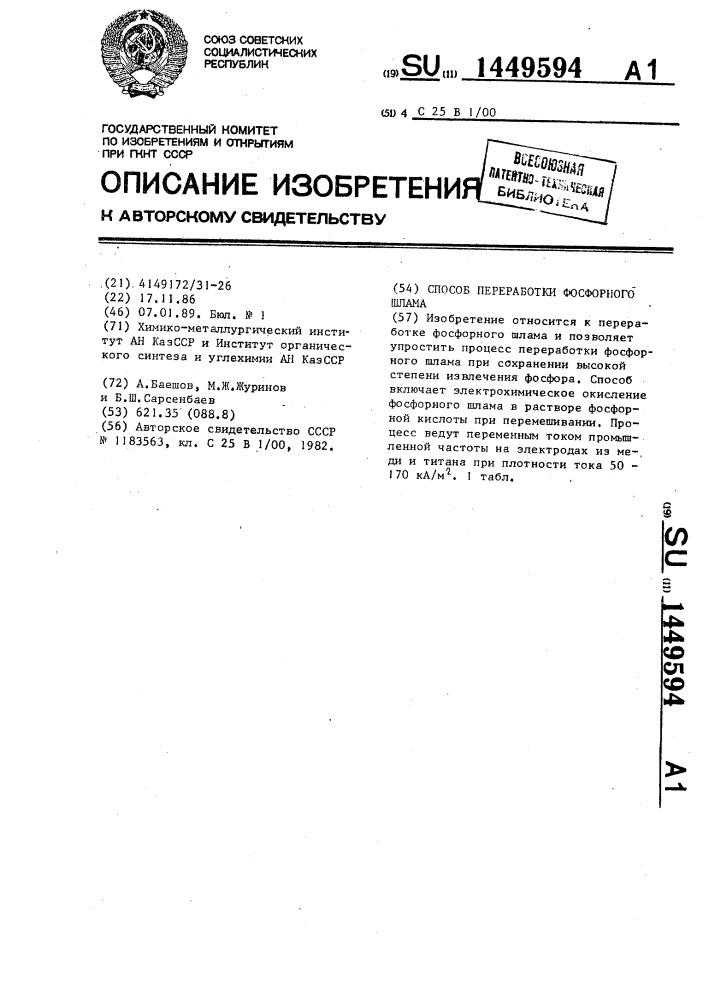

Изобретение относится к переработке фосфорного шлама и позволяет упростить процесс переработки фосфорного шлама при сохранении высокой степени извлечения фосфора. Способ включает электрохимическое окисление фосфорного шлама в растворе фосфорной кислоты при перемешивании. Процесс ведут переменным током промьш - ленной частоты на электродах из ме-, ди и титана при плотности тока 50 - 170 кА/м . I табл. СОЮЗ СОВЕТСКИХ
 СОЦИАЛИСТИЧЕСКИХ
 РЕСПУБЛИН д11 4 С 25 В 1/00
 ОПИСАНИЕ ИЗОБРЕТЕНИ
 К A BTOPCHOMV С8ИДЕТЕЛЬСТВУ
 ГОСУДАРСТВЕННЫЙ НОМИТЕТ
 ПО ИЗОБРЕТЕНИЯМ и ОТНРЫТИЯМ
 ПРИ ГКНТ СССР. (21). 4149172/31-26 (22) 17. 11.86 (46) 07. 01 . 89. Бюп. № 1 (71) Химико-металлургический институт AH КазССР и Институт органического синтеза и углехимии АН КазССР (72) A.Áàåøoâ, М.Ж.Журинов и Б.Ш. Сарсенбаев (53) 621 35 (088.8) (56) Авторское свидетельство СССР № 1183563, кл. С 25 В 1/00, 1982.
 „.Я0„„1449594 а1 (54) СПОСОБ ПЕРЕРАБОТКИ ФОСФОР110ГО
 ШЛАМА (57) Изобретение относится к переработке фосфорного шлама и позволяет упростить процесс переработки фосфорного шлама при сохранении высокой степени извлечения фосфора. Способ включает электрохимическое окисление фосфорного шлама в растворе фосфорной кислоты при перемешивании, Процесс ведут переменным током промышленной частоты на электродах из ме-, ди и титана при плотности тока 50170 кА/м . 1 табл.
 1449594

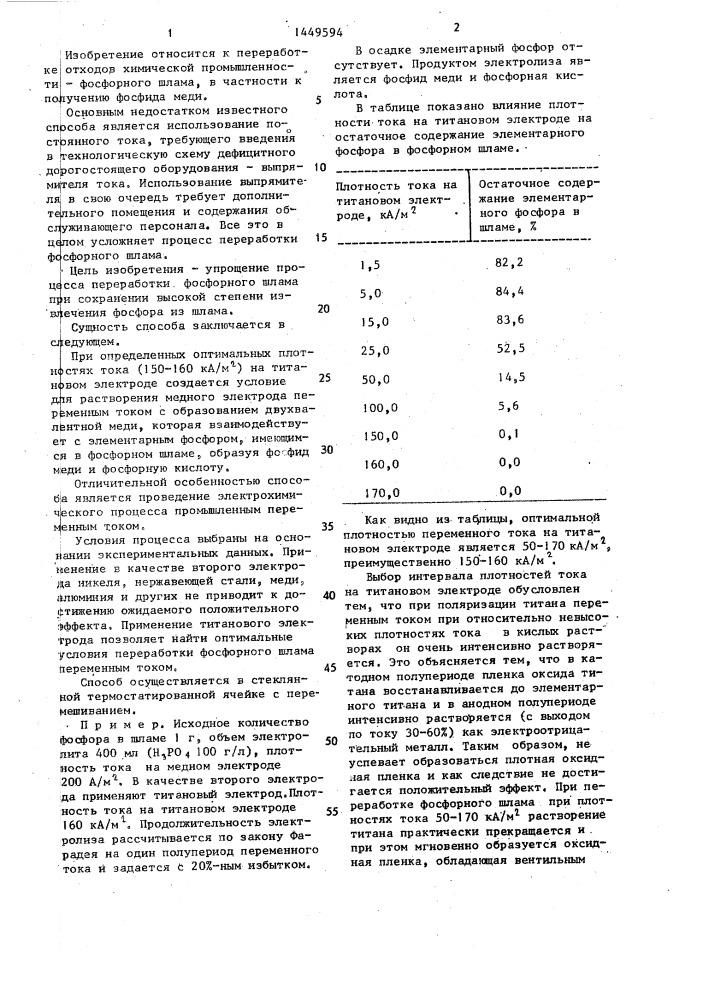

 Изобретение относится к переработке отходов химической промышленности — фосфорного шлама, в частности к по учению фосфида меди.
 Основным недостатком известного спрсоба является использование поо стоянного тока, требующего введения в Пехнологическую схему дефицитного, да!рогостоящего оборудования — выпря- Ip мартеля тока. Использование выпрямитеига, в свою очередь требует дополни1 трельного помещения и содержания об-. с уживающего персонала. Все это в ц ом усложняет процесс переработки 15 ф сфорного шлама.
 Цель изобретения — упрощение процесса переработки. фосфорного шлама п1 и сохранении высокой степени из ю ечения фосфора из шлама. 20
 Сущность способа заключается в еду ющем.
 При определенных оптимальных плотстях тока (150-160 кА/м ) на титан вом электроде создается условие я растворения медного электрода переменным током с образованием двухвалентной меди, которая взаимодействует с элементарным фосфором, имеющимся в фосфорном шламе, образуя фо...фид 30 меди и фосфорную кислоту.
 Отличительной особенностью способа является проведение электрохими.ческого процесса промышленным переь енным током, 35
 Условия процесса выбраны на основании экспериментальных данных. Применение в качестве второго электрода никеля, нержавеющей стали, меди, алюминия и других не приводит к до- 40
 Фтижению ожидаемого положительного эффекта, Применение титанового электрода позволяет найти оптимальные условия переработки фосфорного шлама
 Переменным током, 45
 Способ осуществляется в стеклянНой термостатированной ячейке с перемешиванием.
 П р и и е р. Исходное количество фосфора в шламе I г, объем электролита 400 мл (Н1РО 100 г/л), плотность тока на медном электроде
 200 А/м ". В качестве второго электрода применяют титановый электрод. Плотность тока на титановом электроде
 I 60 кА/м . Продолжительность элект1 ролиза рассчитывается по закону Фарадея на один полупериод переменного тока и задается с 20%-ным избытком.
 В осадке элементарный фосфор отсутствует. Продуктом электролиза является фосфид меди и фосфорная кислота.
 В таблице показано влияние плотности тока на титановом электроде на остаточное содержание элементарного фосфора в фосфорном шламе..
 Остаточное содержание элементарного фосфора в шламе, 7
 Плотность тока на титановом электроде, кА/м
 82,2
 1,5
 5,0
 83,6
 15 0
 52,5
 25 0
 14,5
 50 0
 5 6
 100,0
 150,0
 0,1
 О,О
 160,0
 0 0
 170,0
 Как видно из таблицы, оптимальной плотностью переменного тока на титановом электроде является 50-170 кА/м
 2 преимущественно 150-160 кА/м
 Выбор интервала плотностей тока на титановом электроде обусловлен тем, что при поляризации титана переменным током при относительно невысоких плотностях тока в кислых растворах он очень интенсивно растворяется. Это объясняется тем, что в катодном полупериоде пленка оксида титана восстанавливается до элементарного титана и в анодном полупериоде интенсивно растворяется (с выходом по току 30-60K) как электроотрицательный металл. Таким образом, не успевает образоваться плотная оксидная пленка и как следствие не достигается положительный эффект. При переработке фосфорного шлама при плотностях тока 50-170 кА/м2 растворение титана практически прекращается и . при этом мгновенно образуется оксидная пленка, обладающая вентильным

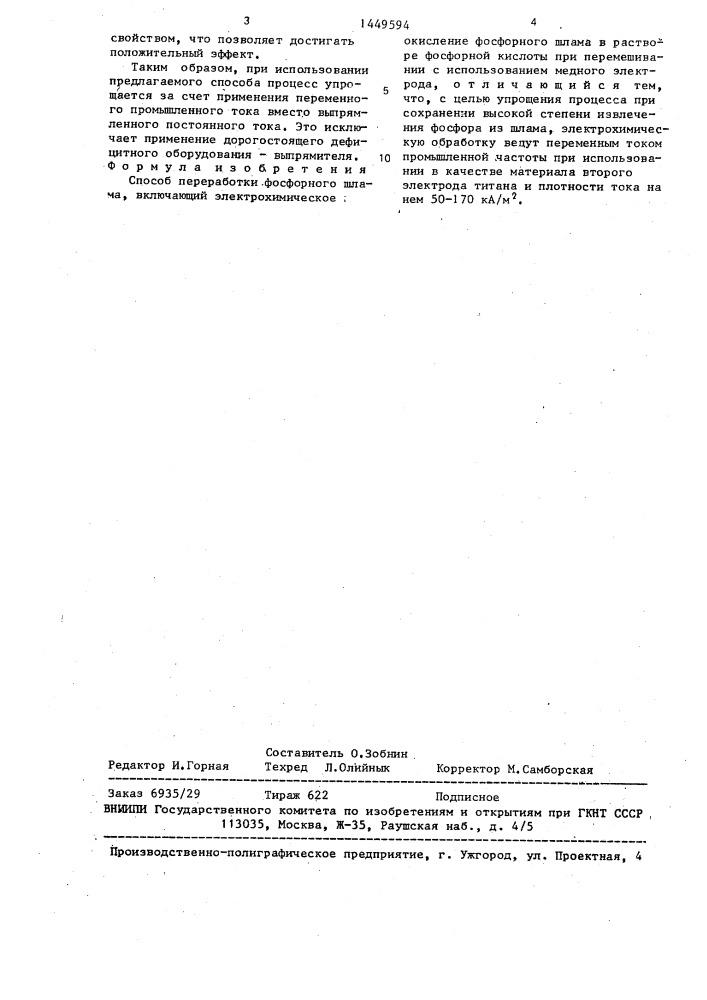

 3 1 449594
 4 свойством, что позволяет достигать окисление фосфорного шлама в раство-" положительный эффект. ре фосфорной кислоты при перемешиваТаким образом, при использовании нии с использованием медного электпредлагаемого способа процесс упро- рода, отличающийся тем, f 5 щается за счет применения переменно- что, с целью упрощения процесса при го промышленного тока вместо выпрям- сохранении высокой степени извлечеленного постоянного тока. Это исклю- ния фосфора из шлама, электрохимичесчает применение дорогостоящего дефи- кую обработку ведут переменным током цитного оборудования — выпрямителя. 1ð промышленной частоты при использоваФ о р м у л а и з î 5 р е т е н и я нии в качестве материала второго
 Способ переработки .фосфорного шла- электрода титана и плотности тока на ма, включающий электрохимическое, нем 50-1 70 кА/м
 Составитель О. Зобнин
 Редактор И. Горная Техред Л.Олийнык Корректор М. Самборская
 Заказ 6935/29 Тираж 622 Подписное
 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР, 113035, Москва, Ж-35, Раушская наб., д. 4/5
 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4


Қазақстан Республикасы Ұлттық ғылым академиясы-"Ақпараттық технологиялық орталығы" Қоғамдық қоры
